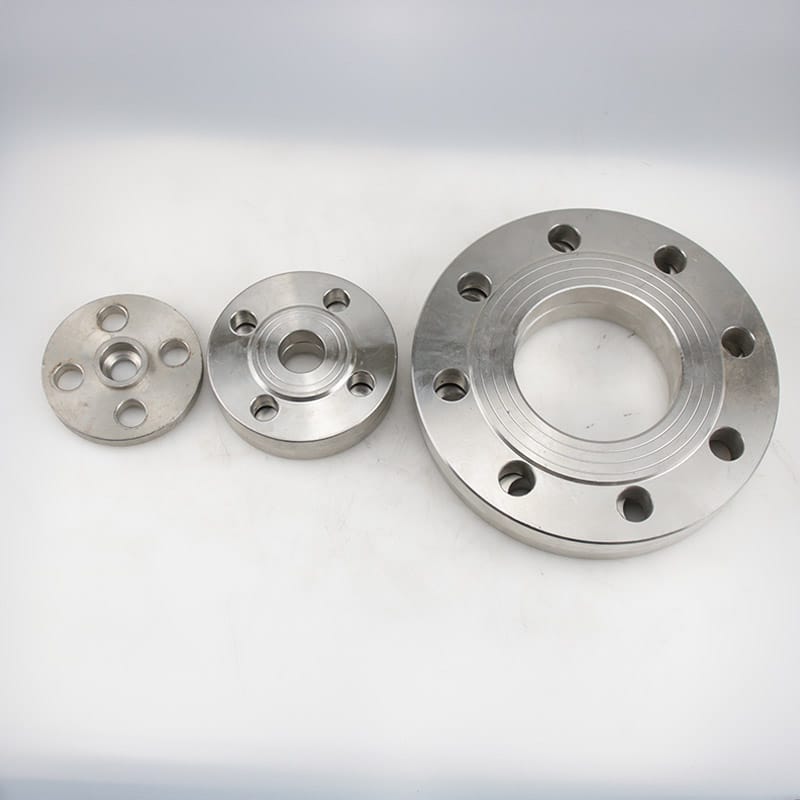

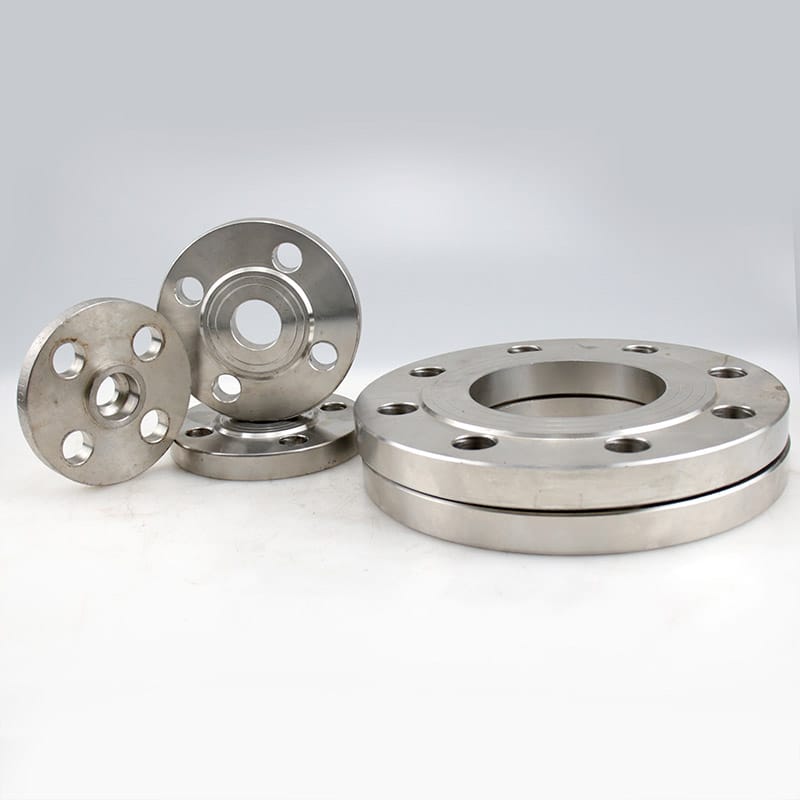

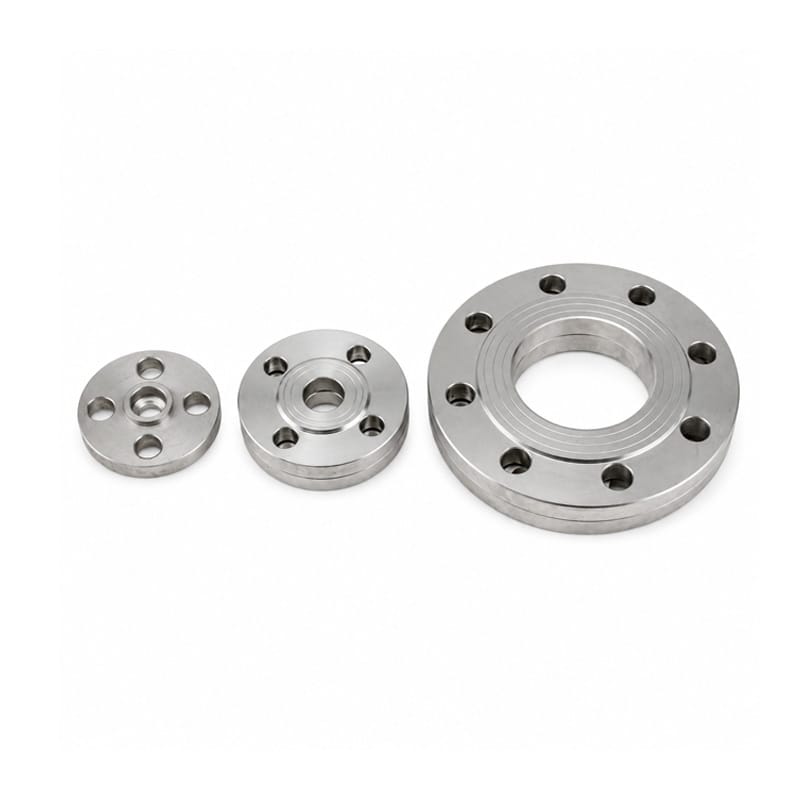

Questo display del prodotto presenta una combinazione di flange slip-on e flange con presa-saldatura Il primo è adatto per tubazioni standard a bassa-media pressione, mentre il secondo è utilizzato principalmente per linee di piccolo calibro e a pressione più elevata; la selezione dovrebbe essere basata su dimensioni del foro, pressione, temperatura e requisiti di saldatura.
Prodotti con apparecchiature CNC avanzate e processi collaudati, le nostre flange, curve per tubi e raccordi offrono dimensioni accurate, prestazioni di tenuta stabili e installazione affidabile in applicazioni industriali impegnative.
Norme: GB/T 9124.1-2019 (serie PN) o GB/T 9124.2-2019 (serie Classe); i progetti di esportazione possono seguire ASME B16.5-2025.
Struttura: include i tipi Slip-On (SO) e Socket Weld (SW); verificare rispettivamente il foro della flangia, la profondità della presa e il diametro esterno/spessore della parete del tubo.
Intervallo di dimensioni: ASME B16.5 copre generalmente NPS 1/224; Le flange della Classe 2500 si applicano fino a NPS 12 Tipi di flange specifici potrebbero non coprire tutte le combinazioni dimensione-pressione; consultare le tabelle delle dimensioni corrispondenti.
Valutazioni di pressione: Classe 150, 300, 400, 600, 900, 1500, 2500 o selezionate in base alla corrispondente serie PN; le valutazioni pressione-temperatura consentite variano in base al gruppo di materiali e alla temperatura operativa.
Materiali/Risposta: i materiali comuni includono ASTM A105, A182 F304/F316, ecc; i tipi di rivestimento (RF, FF, RTJ, ecc.) devono essere confermati come un assemblaggio completo con guarnizioni, bulloni e flange di accoppiamento.
Ordinazione/ordinazione: confermare il tipo di flangia, DN/NPS, PN/Classe, gruppo di materiali, tipo di rivestimento, spessore/alesaggio della parete del tubo e sistemi di bullonatura/guarnizione; verificare ciascun elemento rispetto alle corrispondenti tabelle di dimensione standard. La disponibilità di tutte le combinazioni non può essere assunta esclusivamente in base all'ambito generale dello standard.
